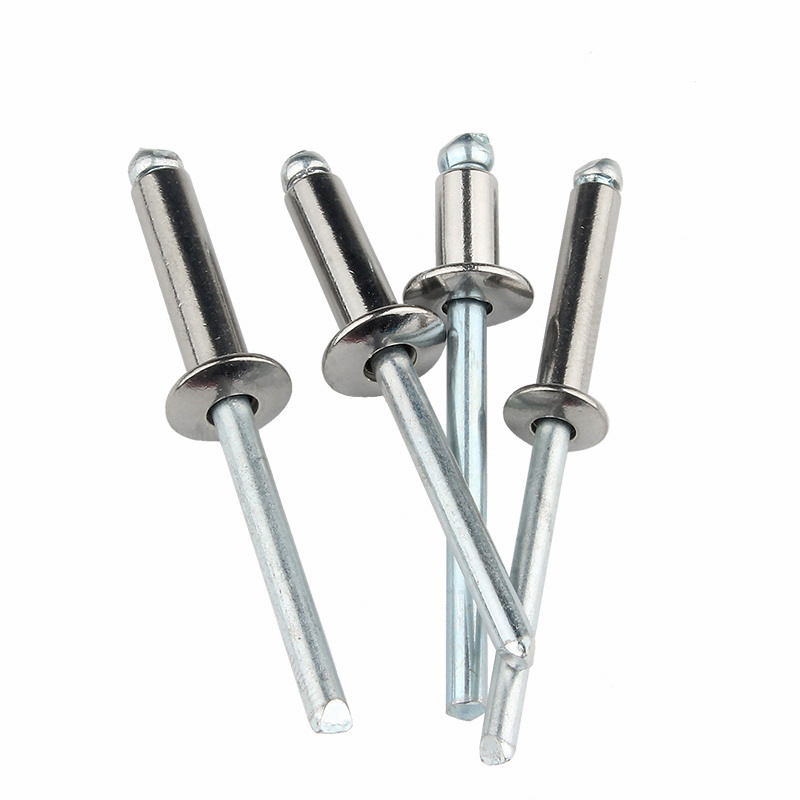

Rebites cegos, também conhecidos como rebites pop, são fixadores mecânicos permanentes usados quando apenas um lado da peça está acessível. Eles consistem em um corpo cilíndrico (casca) com um mandril no centro. Durante a instalação, o mandril é puxado para dentro da carcaça, fazendo com que o lado cego se deforme e forme uma cabeça secundária que prende os materiais.
O termo "cego" refere-se à condição de instalação, não ao fixador em si. Este tipo de rebite é amplamente aplicado em montagem automotiva, fabricação de chapas metálicas, estruturas aeroespaciais, revestimento de edifícios e fabricação em geral, onde o acesso é limitado a um lado.
Um rebite cego compreende quatro seções principais:
| Componente | Descrição |
| Corpo do rebite (concha) | Cilindro oco com cabeça pré-formada (geralmente abaulada ou escareada) |
| Mandril | Haste interna com um ponto de ruptura projetado para separar com uma força de tração específica |
| Cabeçote de ajuste (na ferramenta) | Componente da ferramenta que segura o mandril e fornece força de tração |
| Cabeça do lado cego | A porção deformada criada durante o ajuste que prende os materiais do lado inacessível |
Princípio de funcionamento: A ferramenta de rebite agarra o mandril e puxa-o para fora. À medida que o mandril é retirado, a sua ponta alargada força o corpo do rebite a expandir-se radialmente no lado cego, formando uma cabeça em forma de bolbo. A uma tensão predeterminada, o mandril quebra na ponta do pescoço, deixando o rebite no lugar.
A seleção do material do rebite deve ser baseada no material de base a ser unido, na exposição ambiental e nos requisitos de carga mecânica.
Rebites de alumínio (com mandril de aço ou alumínio)
Tipo mais comum, adequado para montagem geral
Leve, moderada resistência ao cisalhamento e à tração
Usado para chapas metálicas, dutos HVAC, produtos de consumo, interiores automotivos
Rebites de aço (zincado ou liso)
Maior resistência que o alumínio
Adequado para aplicações estruturais e materiais pesados
Usado em estruturas de aço, proteções de máquinas, equipamentos industriais
Rebites de aço inoxidável
Resistente à corrosão, adequado para ambientes externos e marítimos
Maior resistência e dureza, requer ferramentas de instalação mais poderosas
Usado em ferragens marítimas, revestimento arquitetônico, equipamentos de processamento químico
Rebites de cobre e latão
Boa condutividade elétrica e resistência à corrosão
Usado em aplicações elétricas, ferragens decorativas, artigos de couro
Rebites Monel (liga de níquel-cobre)
Excelente resistência à corrosão em água do mar e ambientes químicos
Alta resistência e resistência à temperatura
Usado em engenharia naval, fábricas de produtos químicos, estruturas offshore
Diâmetro: O diâmetro do rebite refere-se ao diâmetro externo do corpo. Os tamanhos comuns incluem 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). A seleção do diâmetro é baseada nos requisitos de suporte de carga: diâmetros maiores oferecem maior resistência ao cisalhamento e à tração.
Faixa de aderência: Esta é a espessura total dos materiais que estão sendo unidos. Cada tamanho de rebite cobre uma faixa de aderência específica, normalmente fornecida pelo fabricante.
| Diâmetro | Faixa de aderência típica | Espessura de Aplicação |
| 2,4mm | 1,0~3,0mm | Folha fina e eletrônica |
| 3,2 mm | 1,5~4,5mm | Chapa leve |
| 4,0mm | 2,0~5,0mm | Montagem de chapa média |
| 4,8mm | 2,5~6,5mm | Conexões estruturais gerais |
| 6,4mm | 3,0~8,0mm | Aplicações para serviços pesados |
Regra crítica: A faixa de aderência deve cobrir a espessura real do material. Se o rebite for muito curto, ele não poderá formar uma cabeça cega adequada, resultando em falha da junta. Se for muito longo, o mandril pode não quebrar corretamente, deixando o excesso de corpo saliente.
A preparação adequada do furo é essencial para um desempenho confiável do rebite.
Diâmetro do furo: O furo deve ser 0,1 ~ 0,2 mm maior que o diâmetro do corpo do rebite. Furos superdimensionados reduzem a resistência ao cisalhamento e permitem o movimento da junta. Furos subdimensionados podem danificar o corpo do rebite durante a inserção e causar dificuldades de ajuste.
| Diâmetro do rebite | Tamanho de furo recomendado |
| 2,4mm | Φ2,5~2,6mm |
| 3,2 mm | Φ3,3~3,4mm |
| 4,0mm | Φ4,1~4,2mm |
| 4,8mm | Φ4,9~5,0mm |
| 6,4mm | Φ6,5~6,6mm |
Distância da borda: O centro do furo deve ter pelo menos 2× o diâmetro do rebite da borda do material. Uma distância insuficiente da borda leva ao rompimento do material quando o rebite é carregado.
Alinhamento do material: Todas as camadas devem estar devidamente alinhadas antes de perfurar ou puncionar. As rebarbas devem ser removidas de ambos os lados do furo para garantir que o corpo do rebite fique nivelado com a peça de trabalho.
Etapa 1: Selecione o rebite correto. Confirme se o diâmetro, a faixa de aderência e o material são apropriados para a aplicação.
Etapa 2: Prepare as peças de trabalho Faça furos em todas as camadas. Remova rebarbas e limpe as superfícies. Prenda os materiais juntos para evitar a separação durante a rebitagem.
Etapa 3: Insira o rebite Coloque o rebite no orifício pelo lado acessível. A cabeça pré-formada deve ficar plana contra a superfície superior. Certifique-se de que o corpo do rebite se estende completamente por todas as camadas.
Passo 4: Posicione a ferramenta de rebite Coloque o porta-objetivas apropriado na ferramenta de rebite. Coloque o porta-objetivas sobre o mandril do rebite, garantindo o encaixe total.
Passo 5: Operar a ferramenta Aperte ou ative a ferramenta para puxar o mandril. Continue até que o mandril quebre no ponto designado do pescoço. Um rebite ajustado corretamente mostrará a cabeça cega totalmente formada e o mandril quebrado nivelado ou ligeiramente abaixo da cabeça de fábrica.
Etapa 6: Inspecione a instalação Verifique se:
O cabeçote de fábrica fica nivelado com o material
Não existe lacuna entre os materiais
A cabeça cega está totalmente formada (visível do lado acessível pela elevação do material, se aplicável)
A ruptura do mandril está limpa e na profundidade correta
| Defeito | Sinal Observável | Causa provável |
| Cabeça cega incompleta | O lado cego mostra pouca ou nenhuma deformação | Rebite muito longo para a espessura do material; força de tração insuficiente |
| Mandril quebrado antes de assentar | O mandril quebra sem materiais de fixação | Porta-objetivas da ferramenta muito pequeno; rebite muito curto; embalagem de material excessiva |
| Cabeça de fábrica danificada | Rachaduras ou deformações no lado acessível | Força excessiva; ferramenta desalinhada; material quebradiço |
| Junta solta | Os materiais podem ser separados ou movidos após a configuração | Faixa de aderência incorreta; buraco superdimensionado; ciclo de configuração insuficiente |
| Mandril preso na ferramenta | Mandrel não ejeta após o intervalo | Porta-objetivas desgastado; matéria estranha na ferramenta; tamanho incorreto do porta-objetivas |
| Orifício oval ou deformado | Forma do furo distorcida após o ajuste | Furo superdimensionado; materiais desalinhados; carga lateral excessiva |
Alicate de rebite manual Adequado para uso ocasional e aplicações leves. Modelos disponíveis para diâmetros de rebites até 4,8 mm. O design da alavancagem varia: alça única para rebites pequenos, ação composta para tamanhos maiores.
Pistolas pneumáticas de rebite Ferramentas pneumáticas adequadas para produção de alto volume. Oferece força de tração consistente e tempos de ciclo mais rápidos. Necessário para rebites de grande diâmetro e tipos de aço inoxidável. Fornecimento de ar normalmente 5~7 bar.
Ferramentas de rebite alimentadas por bateria Portáteis e adequadas para aplicações em campo. Oferece força suficiente para a maioria dos rebites de uso geral de até 4,8 mm. A tecnologia da bateria oferece conveniência sem fio, mas com capacidade de ciclo limitada por carga.
Rebitadores hidráulicos e servo-rebitadores Utilizados para aplicações industriais pesadas, incluindo rebites estruturais de alta resistência. Fornece monitoramento preciso da força de tração e rastreamento de dados para garantia de qualidade.
Seleção do porta-objetivas: Cada diâmetro do rebite requer um porta-objetivas correspondente. A troca dos porta-objetivas é necessária ao alterar os tamanhos dos rebites. Algumas ferramentas oferecem sistemas de troca rápida para eficiência de produção.
As juntas de rebites cegos são normalmente projetadas para cargas de cisalhamento (forças paralelas ao plano da junta), e não para cargas de tração primária (forças que separam os materiais).
A resistência ao cisalhamento é a força máxima que o rebite pode suportar perpendicularmente ao seu eixo. Este é o principal parâmetro de projeto para a maioria das juntas sobrepostas.
A resistência à tração é a força máxima de tração que o rebite pode suportar ao longo de seu eixo. Geralmente inferior à resistência ao cisalhamento para a maioria dos tipos de rebites cegos.
Desempenho à fadiga: Os rebites cegos apresentam menor resistência à fadiga em comparação com os rebites sólidos devido ao corpo oco e à concentração de tensão no furo do mandril. Para aplicações de carregamento cíclico, devem ser considerados rebites estruturais ou tipos de alta resistência (como monel ou aço).
Recomendação de projeto de junta: Use vários rebites em um padrão escalonado em vez de um único rebite em uma junta com carga pesada. O espaçamento mínimo entre os rebites é de 3× o diâmetro do rebite para evitar o enfraquecimento do material.
Materiais diferentes em contato criam risco de corrosão galvânica. Selecione material de rebite compatível com o material de base.
| Material Básico | Material de rebite recomendado |
| Folha de alumínio | Alumínio (com mandril de aço aceitável) |
| Chapa de aço (pintada/sem pintura) | Aço (zincado) ou aço inoxidável |
| Chapa de aço inoxidável | Aço inoxidável |
| Ligas de cobre | Latão ou cobre |
| Ambientes marinhos | Monel ou aço inoxidável 316 |
Regra: Os rebites devem ser catódicos (mais nobres) em relação ao material base para evitar corrosão acelerada do material base. Se não tiver certeza, isole com selante ou juntas.
Rebites selados: Apresentam corpo fechado que evita vazamento de água ou gás pelo centro. Usado em aplicações à prova d’água, vasos de pressão e estruturas expostas às intempéries.
Rebites multigrip: Projetados para cobrir uma faixa de aderência mais ampla, reduzindo os requisitos de estoque. Adequado para aplicações com diversas espessuras de material.
Rebites autoperfurantes (SPR): Instalados sem furos pré-perfurados. O rebite perfura a camada superior e se alarga na camada inferior. Utilizado na montagem de carrocerias automotivas, principalmente em juntas de alumínio e materiais mistos.
Rebites Breakstem: A cabeça do mandril permanece presa dentro do corpo do rebite após o ajuste, evitando que o mandril caia. Necessário em aplicações onde mandris soltos podem causar contaminação (processamento de alimentos, eletrônicos).
Rebites ranhurados: apresentam um corpo ranhurado para melhorar o desempenho de tração em materiais macios, como plástico, madeira ou compósitos.
Os rebites devem ser armazenados em condições secas e limpas, protegidos contra umidade e contaminantes. Os rebites de alumínio e aço podem oxidar em ambientes úmidos, afetando o desempenho de fixação e a resistência à corrosão.
Armazenar na embalagem original até o uso
Mantenha a umidade da área de armazenamento abaixo de 60%
Evite a exposição a óleos, solventes e poeira industrial
Rotacione o estoque primeiro a entrar, primeiro a sair
Rebites armazenados por longos períodos (mais de 24 meses) devem ser inspecionados quanto a corrosão ou degradação antes do uso
Inspeção visual (verificação da instalação):
Cabeça de fábrica é nivelada e concêntrica
A ruptura do mandril está limpa e visível abaixo da cabeça
Sem rachaduras ou distorções em nenhum dos lados
Teste de tração: Teste periodicamente os rebites de amostra usando um testador de tração para confirmar que os valores de cisalhamento e tração atendem às especificações. Amostra mínima: 5 rebites por lote.
Teste de aderência: Verifique se o comprimento restante do mandril dentro do rebite ajustado está dentro dos limites aceitáveis (normalmente 0,5~1,5 mm abaixo da superfície da cabeça).
Inspeção destrutiva: Rebites selecionados de seção transversal para inspecionar a formação de cabeça cega e confirmar a deformação adequada do material. Isto é especialmente importante durante a validação de processos e validação de troca de ferramentas.
| Problema | Verificação Imediata | Solução |
| Rebite gira no buraco | Diâmetro do furo muito grande | Substitua por rebite de maior diâmetro; tamanho correto do furo |
| Não é possível inserir o rebite | Diâmetro do furo muito pequeno | Alargue o furo para corrigir o tamanho |
| A ferramenta não consegue puxar | Porta-objetivas incorreto ou mordente da ferramenta desgastado | Substitua o porta-objetivas; ferramenta de serviço |
| Mandril quebra muito cedo | Alcance de aderência muito curto | Use rebite de aderência mais longa |
| Mandrel não quebra | Força de tração insuficiente | Use uma ferramenta mais poderosa; verifique a pressão do ar |
| Cabeça cega não formada | Rebite muito longo ou mau funcionamento da ferramenta | Verifique o alcance da pegada; verifique o funcionamento da ferramenta |
| Materiais separados após configuração | Força de fixação insuficiente | Encurtar o alcance de aderência; aumentar a precisão do ajuste do furo |
Este guia fornece referência fundamental para seleção e instalação de rebites cegos. Para aplicações críticas, consulte as especificações técnicas do fabricante e realize testes de qualificação em conjuntos representativos antes da produção.
